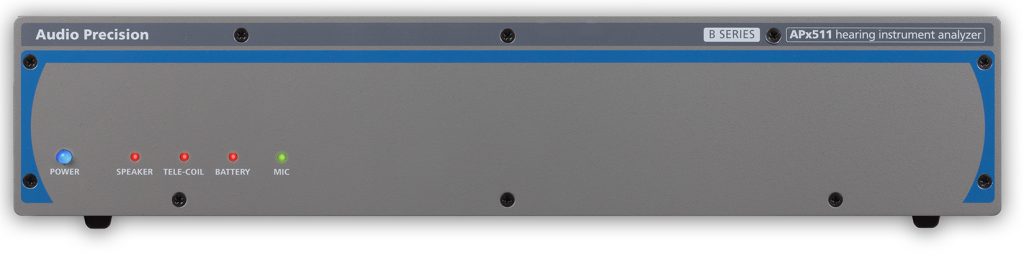

APx511B 助听器分析仪

一致性高、准确、标准的助听器分析仪


APx511B 音频分析仪是专为听力仪器制造商的需求,提供具体的测量和I / O听力仪器的生产测试的要求,提供高性能和高可靠性的音频精度的声誉。

APx511B 支持.NET函数库,自动化测试进行了iec60118 - 7和ANSI s3.22。在生产环境中,这些功能可以被任何.NET语言或LabVIEW能够控制apx511的输出和测量设置。

APX511B使用说明
APx511 B系列 是不打算被用来作为医疗器械。它不打算用于诊断或治疗目的,不打算在人体内使用。它不是由听力学家或任何特定病人的使用。用途:该APx511 B系列 作为信号源和测试系统测量的助听装置的电气和声学响应信号分析部分(当设备被封闭在一个试验室生产过程中)。

APx511B 的主要使用
(1)进行产品的研究与开发
(2)验证产品性能,在生产过程中的质量控制
(3)助听器返厂性能检验或维修服务

  • 特征
  • 选项
  • 规格及要求
  • 资料下载
自动程序IEC60118-7和ANSI s3.22
APx511 B系列支持.NET函数库,自动化测试进行了IEC60118 - 7和ANSI s3.22。在生产环境中,这些功能可以被任何.NET语言或LabVIEW能够控制APx511的输出和测量设置。
排除故障或测试设置,可以通过标准的APx511 B系列 APx500软件提供丰富的图形用户界面和访问自动报告控制,实时信号显示器,高分辨率的FFT和控制的限制和其他设置。
除了如水平,标准测试音频失真、频率响应、攻击和释放,APx511可以测量电池电流使用其内置的电池模拟器电路。

内置支持测试箱扬声器、遥控器和麦克风

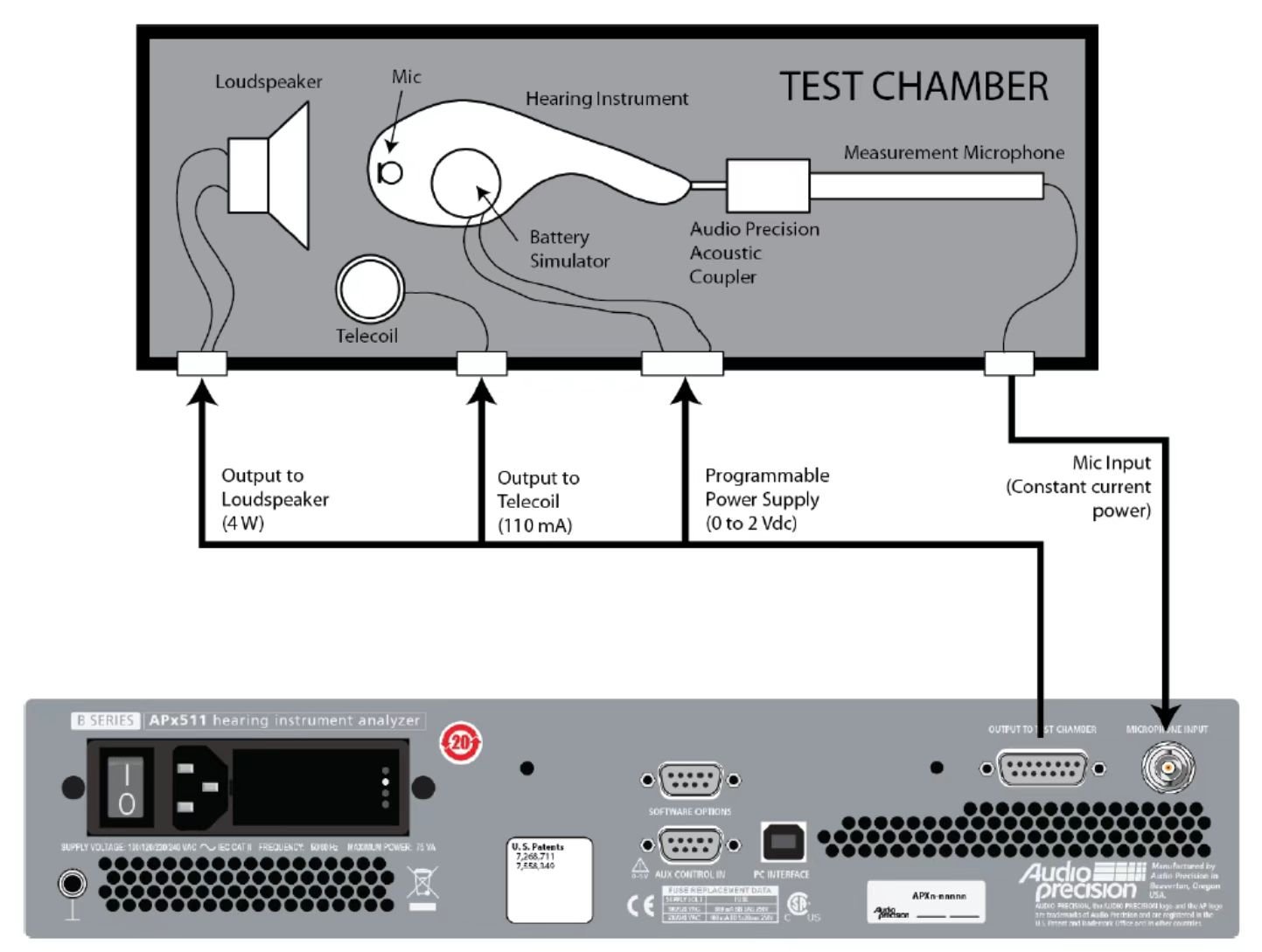

APx511 B系列发生器包括内嵌2瓦扬声器放大器(8欧姆)和拾音线圈放大器,允许大于110分贝高达400 mA/m场强从100赫兹到10千赫在试验室等tbs25国际听力。在输入端,APx511提供24 V直流恒定电流通过一个预极化测量麦克风一个BNC。

转换功能
APx500 软件版本 5.0 增加了测量电子音频和电声器件传输功能的能力。传输功能测量使用任何宽带信号为设备提供复杂的频率响应功能,包括幅度和相位(或实相和虚分量)。此功能是 APx 软件序列模式的强大补充,允许任何 APx 分析仪用作多通道动态信号分析仪或所谓的双通道 FFT 分析仪。借助传输功能和任何宽带信号(包括语音、音乐或噪声),APx 用户现在可以评估其设备或系统的复杂频率响应、一致性和脉冲响应。AP 的转移功能提供多个收购的无间隙和重叠分析。它还包括基于突破性的基于信号的触发,无需在开环测试应用中使用先导音,因此非常适合测试"智能"音频设备。

开环测量
通过版本 v4.6, APx500 软件现在支持使用对数扫描正声或鸣叫测试信号进行开环测量。此信号在短时间内提供多个高分辨率结果,现在 APx 用户可以在测试方案中使用 chirp,在测试方案中,信号可能会作为被测设备 (DUT) 上的文件或连接到 DUT 的服务器上的文件进行终止。这种新功能对于开发智能设备(例如智能扬声器、智能手机)的用户特别有用。

无代码自动化和完整的API
apx500测量软件是先进的音频测量界面。包含用户提示、限制和调用外部应用程序的复杂过程可以直接在GUI中创建,这样可以节省时间和金钱,同时确保随着时间的推移无痛更新,因为不需要开发。
创建自定义的接口和应用自动化综合应用APX API在VB.NET,C #集成应用.NET,MATLAB和LabVIEW开发环境。项目和自动化可以与世界任何地方的其他单位共享APX。

通用软件平台
从实用的角度来看,所有的APX音频分析仪使用相同的软件,使测试结果更容易分享。测试的所有设置都保存在一个单独的项目文件中,使得在世界任何地方的研发和生产设施之间都可以轻松地复制测试设置。项目文件是所有APX仪器兼容,每个项目都是独立的,所以没有任何担心依赖或断开的链接。用户甚至可以在项目文件中嵌入波形文件和图像。

对于客户,合同制造商或管理,APX自动生成丰富的图形报告,具有突出的通过/失败的限制和选择导出为PDF、HTML、Excel、CSV、RTF或MATLAB文件。

测试模块选项

配件
APX HA-1 2cc耦合器(在耳模型)和HA-2 2cc耦合器(因为耳朵模型背后)满足IEC126和可用于任何½英寸或14毫米的测量麦克风。

软件的选择:
APx500软件选项提供的测量和功能超出了APx52x B系列分析仪的核心功能标准。提供了多种选择,适合不同的具体测试应用和要求。对于B系列APx分析仪和运行5.0版软件的传统APx分析仪,软件选项许可证以电子方式激活,并通过序列号绑定到特定分析仪。对于运行APx软件版本4.6或更低版本的传统APx分析仪,软件选项许可证由安装在仪器后部的一个“iButtons”启用。

POLQA感知音频测试(SW-POLQA-2)
感知音频测量返回的主观评估语音质量采用下一代POLQA算法的宽带语音设备或设备的声耦合。(以PESQ和高清语音,支持后续的3G,4G和VoIP技术)

感知音频测试(SW-PESQ)
广泛使用的增强感知测量在低带宽设备上主观评价语音质量。(PESQ算法)

语音清晰度:ABC-MRT测量(SW-ABC-MRT)
APx ABC-MRT插件是APx500音频测量软件的软件选项,该软件基于美国国家电信和信息管理局(NTIA)电信科学研究所(ITS)开发的ABC-MRT语音处理算法提供语音清晰度测量

语言传输指数(SW-STI)
SW-STI是插件进行语音传输指数(STI)使用STIPA测量。
规格及要求

扬声器输出
最大输出
2W RMS为 8Ω(100 Hz至10 kHz BW)

THD + N
- 80 dB @ 2 W / 8Ω(100 Hz至10 kHz BW)

频率响应
± 0.1 dB(100 Hz 10 kHz)

幅度精度
±0.03 dB(+ 15°C至30°C)

频率精度
2 ppm

线圈输出
最大输出
100mA 有效值达20Ω(100 Hz至10 kHz BW)
(400 mA/m 的国际听力TBS25)

总谐波失真
- 80 dB @ 100 mA到1Ω(100 Hz至10 kHz BW)

频率响应
±0 .1 dB (100 Hz 10 kHz)

频率精度
2 ppm

电池模拟器
最大电流
30毫安

直流输出端
范围:0至2 V;分辨率:0.5毫伏;
准确度:±(1%±10毫伏)

输出阻抗
4.3

电流测量
范围:0至30 mA;分辨率:10µ一;
准确度:5%

麦克风输入
连接器类型
BNC(包括一个标准的预极化测量传声器的恒流电源。CCP也可以禁用与外部麦克风电源使用)

功率
24伏直流恒流

最大输入
8.5 VRMS(在12.5 mV/Pa麦克风的灵敏度为151 dB spL等效)

剩余噪声(20千赫BW)
< 1.3紫外(在12.5 mV/Pa麦克风的灵敏度为20 dB spL等效)

频率响应
0.03分贝(100赫兹20千赫)

系统要求
• 具有2GHz或更快的多核处理器(2个或更多内核)的PC
注: Intel Atom双核处理器运行APx软件的性能不足。
• 2GB或更多RAM(Windows 7/8推荐使用4 GB或更多)。
• Microsoft Windows 7,Windows 8或Windows 10(在每种情况下为32位或64位)。
• 有关更多详细信息,请参阅我们的AP软件和Windows兼容性图表
• 下载系统要求文件

注意
• 系统性能对处理器速度敏感; 更快的处理器将产生更快的结果。
• APx500是数据密集型的,建议不要同时运行其他数据密集型应用程序。这包括Audio Precision AP2700,APWIN或ATS。
