蓝牙音频测试:设置APx蓝牙Duo模块的分步指南



Bluetooth®是一种用于控制、数据和音频的短程双向无线电技术,它支持多种无线产品,从计算机外围设备到耳机和免提通信设备。随着消费电子市场的不断增长和发展,测量蓝牙设备的音频性能比以往任何时候都更加重要。在AP,我们有一个测量蓝牙音频的集成测试解决方案:Bluetooth®Duo模块。

作为一个可选的APX模块,蓝牙Duo接口利用APX系统的强大功能和灵活性。它可以共享安装在APx555、APx52x系列或APx58x系列分析仪中,和模拟、数字、芯片级I2S和TDM协议、PDM或HDMI接口功能一起工作。直观而强大的APx500测量软件提供了对蓝牙设置和参数的详细控制列表

,同时允许在生产测试应用程序中按步骤顺序轻松实现自动化配对,连接和设置命令。



对于熟悉Bluetooth Duo模块的用户,下面是配置APx500软件(Bluetooth Duo需要v4.5软件或更高版本)并将其与正在测试的设备(DUT)配对的分步指南。

在APx500软件中设置蓝牙接口

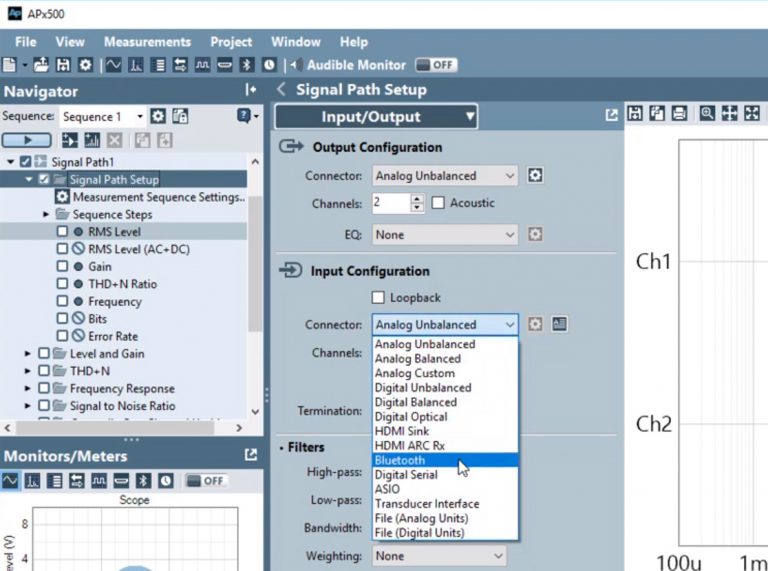

1. 打开APx500软件,找到“信号路径设置-输入/输出”,选择“蓝牙”作为分析仪输出或输入。在本文中,我们将选择“蓝牙”作为分析仪输入。


2. 将出现设置对话框。请注意,如果蓝牙设置中的固件已过期,请立即更新。您可以使用顶部的复选框在“设置”对话框的顶部检查更新。


3. 必须先选择蓝牙配置文件集,然后才能继续。对于本例,我们将选择A2DP接收器、免提HFP、AVRCP控制器。


4. 选择“扫描设备”并识别要配对的设备。点击设备列表上方的“配对”。配对设备后,在设备列表上方选择“连接”。注意:您的设备可能需要个人识别码(PIN)才能完成“握手”。

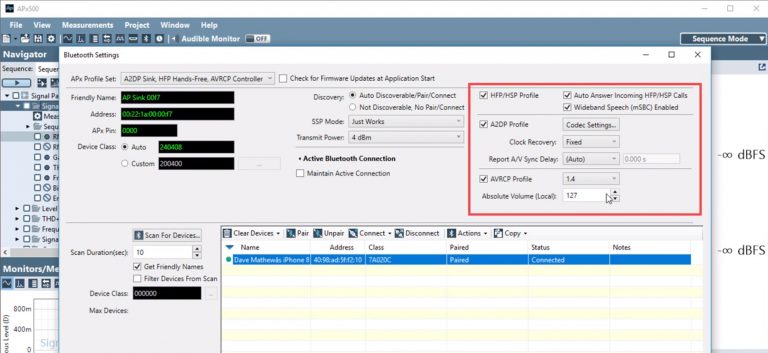

5. 在本例中,我们将选择“所有配置文件”。当设备连接时,输入状态监视器显示连接。下面显示了用于配对和连接的其他控件以及编解码器设置。关闭蓝牙设置窗口。


6. 下一步是播放测试信号。在这个例子中,我们已经配对到一个智能手机,它已经配置了一个测试文件。如果尚未在蓝牙设备上配置测试文件,请立即进行配置。

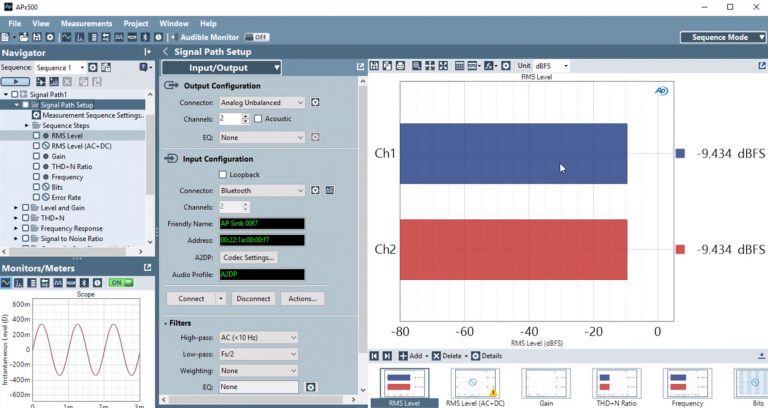

7. 在设备上播放测试文件。您会注意到状态监视器显示它是流式的,并且您可以在范围监视器中看到波形。


8. 现在我们可以对提供给APx蓝牙输入的蓝牙音频数据进行开环测量。



提示:通过在Input Configuration中打开actions窗口,您可以使用AVRCP命令来控制流。或者在免提HFP中,您可以打开SCO来模拟接听电话。


您也可以以视频格式查看此示例。

APx Bluetooth Duo包含Bluetooth 4.2核心规范中规定的音频功能。该模块支持免提模式(HFP v1.7)、耳机模式(HSP v1.2)、音频视频遥控模式(AVRCP v1.4)和高级音频分配模式(A2DP v1.3)。Bluetooth Duo具有专用的发和收无线电,允许它在A2DP发和收(包括AAC)、HFP/HSP音频网关和免提以及AVRCP目标和控制器之间轻松切换。

您可以在APx500提供的文档中找到更多信息。如需其他帮助,请联系您当地的AP代表
