APx 的抖动测量

数字音频系统中的抖动可能导致输出信号中的抖动侧带形式的声音失真。抖动容差测试可以揭示抖动引起的失真,但在电路和元件的设计中往往被忽视,因为它既困难又耗时。音频精度 APx 分析仪提供抖动生成和抖动分析功能,以简化抖动测试。

什么是抖动?抖动是事件时间(如常规时钟信号)与标称值的变化。例如,常规时钟信号上的抖动是真实时钟的实际脉冲转换时间和如果时钟理想且完全规律时可能发生的转换时间之间的差异。根据此标称参考,抖动数据流中许多脉冲的零交叉转换与理想时钟的时间变化

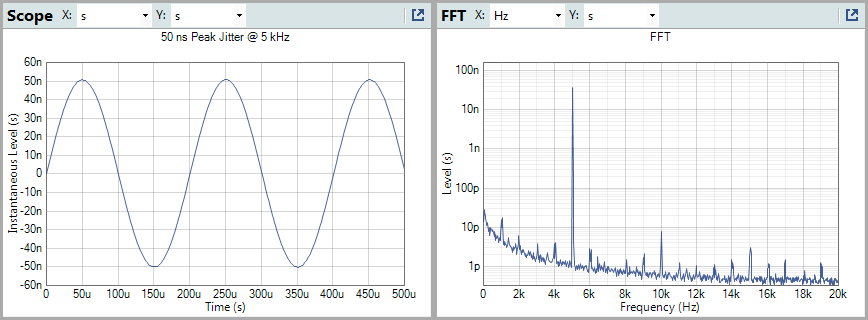

抖动元件可以从时钟或数字接口信号中提取,以作为信号本身进行分析。描述抖动的更有用的方法之一是检查抖动频谱和识别抖动本身的重要频率分量。

因此,抖动振幅是时间位移的度量,以时间单位表示,无论是秒数还是单位间隔 (UI)。抖动频率是发生此相移的速率。与其他噪声或干扰信号一样,抖动调制信号可以是纯正正波、复杂波形或具有完全随机的特性。


使用配置高级主时钟选项 (APX-AMC) 的 APx APx 分析仪测量抖动,可以在数字输出端口或接收器端口上生成音频和校准抖动(例如,数字串行上的位时钟输出)接收器输入),并测量数字串行接收器位时钟输入上的抖动。

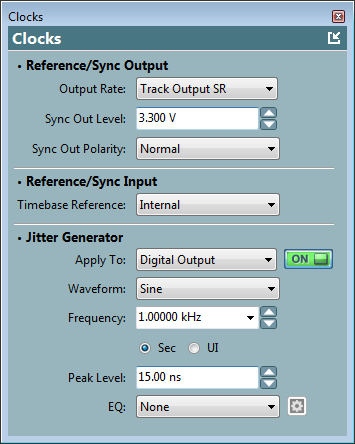

APx 抖动发生器提供以秒或单位间隔为单位的抖动振幅控制、波形类型(正因、方形或噪声)、频率和源(应用到)。抖动发生器振幅按峰值电平(以秒为单位或 UI 为单位)进行校准。

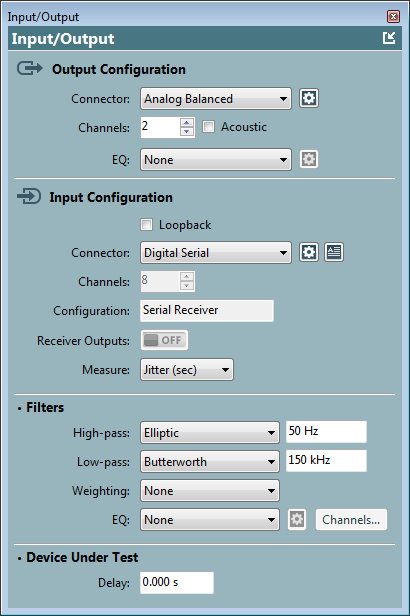

APx 抖动分析仪通过频率滤波和单位选择(秒或 UI)测量抖动。APx 输入配置支持具有高通、低通、加权和均衡的抖动测量滤波。

D 到 A 抖动容差测试抖动容差是设备输入抖动容差的度量。数字转换器易受时钟抖动的影响,可以通过抖动数字输入或时钟到设备并测量抖动引起的输出音频失真来进行测试。APx 测量软件通过扫描输出抖动(如果设备与外部时钟同步,则在同步输出时主时钟输出)简化了抖动容差测试,或者抖动

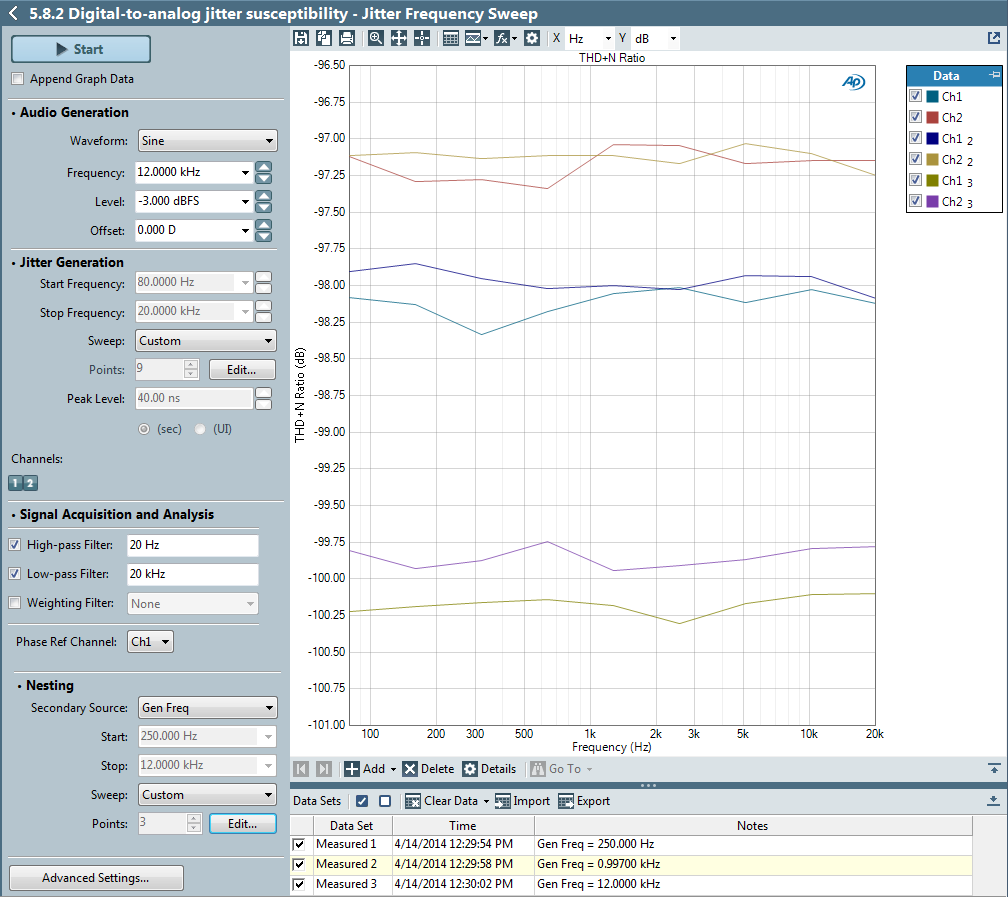

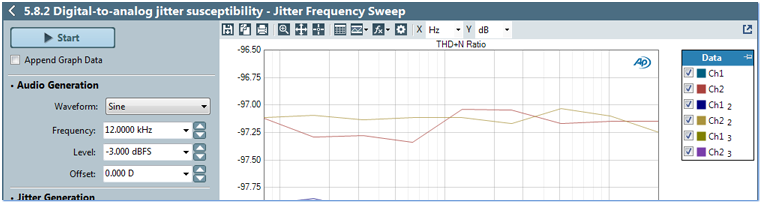

根据 AES-17 标准指定的方法,数字到模拟转换器的示例测试如下所示,其抖动频率和音频频率的嵌套扫描与测量的 THD N。对于此特定转换器,抖动振幅为 40 ns,在给定音频频率下,随着抖动频率的增加,抖动容差保持不变。

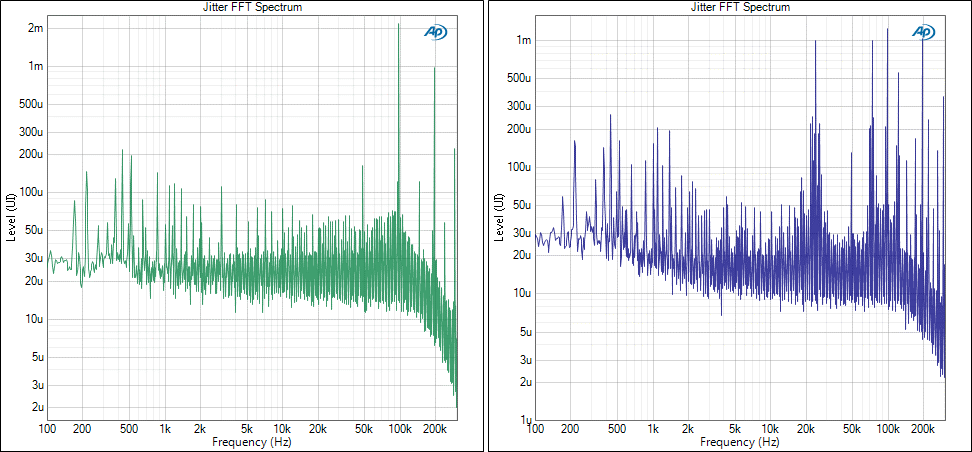

下面的 A-D 抖动测试图 5 显示了高性能 A-D 转换器输出的抖动光谱,该转换器在 48 kS/s 下工作,并且应用在输入上的 997 Hz 模拟正声波和方波音频信号。抖动量级在 UI 中表示。正波输入不存在 24 kHz 折叠频率的抖动,但与方波输入一致。

APx 分析仪配置用于抖动测量抖动测量,适用于配置高级主时钟选项 (APX-AMC) 的 APx 分析仪。高级主时钟硬件提供抖动发生器和抖动分析仪硬件,与启用抖动的数字硬件选项(如 ADIO (APX-ADIO)、DSIO (APX-DSIO) 和 PDM (APX-PDM) 接口选项)结合使用。这些接口和高级主时钟选项可以添加到现有的 APx
